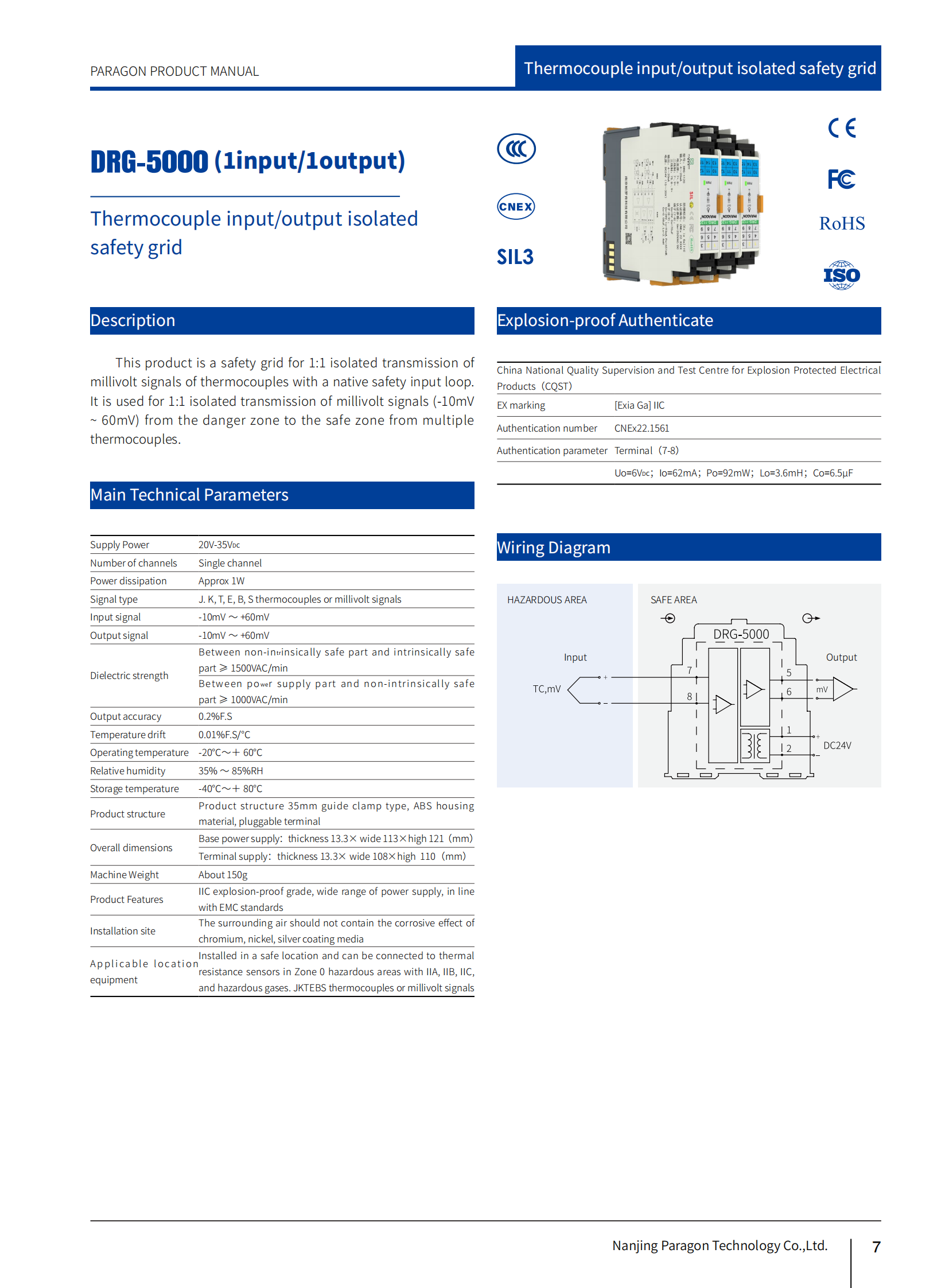

DRG-5000 Thermocouple input/output isolated safety grid

Classification:

DRG series

This product is a safety grid for 1:1 isolated transmission of millivolt signals of thermocouples with a native safety input loop. It is used for 1:1 isolated transmission of millivolt signals (-10mV ~ 60mV) from the danger zone to the safe zone from multiple thermocouples.

Number of channels:

1input/1output

Input:

Power distribution:

Output:

Power supply mode:

Power connection mode:

Click to consult

Add to comparison

Product inquiry

Product Details Technical parameters Technology and Installation Download

产品对比

Total X Clear all

Contrast

基本参数
通道数	1入1出
输出精度（20°C）	0.2%F.S.（典型值：0.05%F.S.）
温度漂移	0.01%F.S./℃
冷端补偿精度	±1℃（0℃～55℃）
响应时间	2ms达到最终值的90%
绝缘强度	本安端/非本安端间 1500VAC/分钟,非本安端间 1000VAC/分钟
绝缘电阻	非本安端-本安端≥100MΩ,电源-非本安端≥100MΩ
电磁兼容性	符合IEC 61326-1(GB/T 18268),IEC 61326-3-1
防爆标志	[Ex ia Ga]ⅡC
重量	约150g
连接的现场设备	热电偶
适用场所	0区、1区、2区，IIA、IIB、IIC危险区
输入数据
输入信号范围	-10mV~+60mV
输入信号类型	热电偶毫伏信号 (K、S、B、E、J、T、N、R、We5-26)
输出数据
输出信号范围	-10mV~+60mV
输入信号类型	热电偶毫伏信号 (K、S、B、E、J、T、N、R、We5-26)
电源
工作电源	20~35V DC
电源保护	电源反向保护
功耗	约1W
供电方式	独立供电
电源连接方式	底座供电；端子供电
尺寸
集中供电
深度	120.8mm
高度	113mm
宽度	13.3mm
独立供电
深度	110mm
高度	108mm
宽度	13.3mm
外壳
材料	PC+ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	白＋灰
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度	-20℃~+60℃
贮存温度	-40℃~+80℃
相对湿度	35%~85%RH
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	24
最大导线横截面AWG	12
螺纹	M3
最大剥线长度	8mm
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装

外形尺寸
