JH-4000 系列百兆 / 千兆导轨式二层 / 三层网管型工业以太网交换机，支持最多 7 个百兆端口和 3 个千兆端口

Classification:

JH series

支持最多 7 个百兆端口和 3 千兆端口 » SFP 插槽可进行简单灵活的光纤扩展 » 支持千兆环网冗余 M-Ring ，STP/RSTP/MSTP » 环网自愈时间小于 20ms@200 台交换机 » 支持静态路由，RIP 、OSFP 动态路由协议 » 支持 VLAN、QoS 、IGMP 、LACP 控制 » 支持 Web/Telnet/Console/SNMP 管理 » 支持多种安全机制及诊断方式 » 支持交流 / 直流双冗余电源宽压输入 » 支持电源端口浪涌保护 » 支持以太网端口 ESD 保护 » 支持 DIN 导轨安装或壁挂式安装 » 支持 -40~80℃工业宽温应用

Click to consult

Add to comparison

Product inquiry

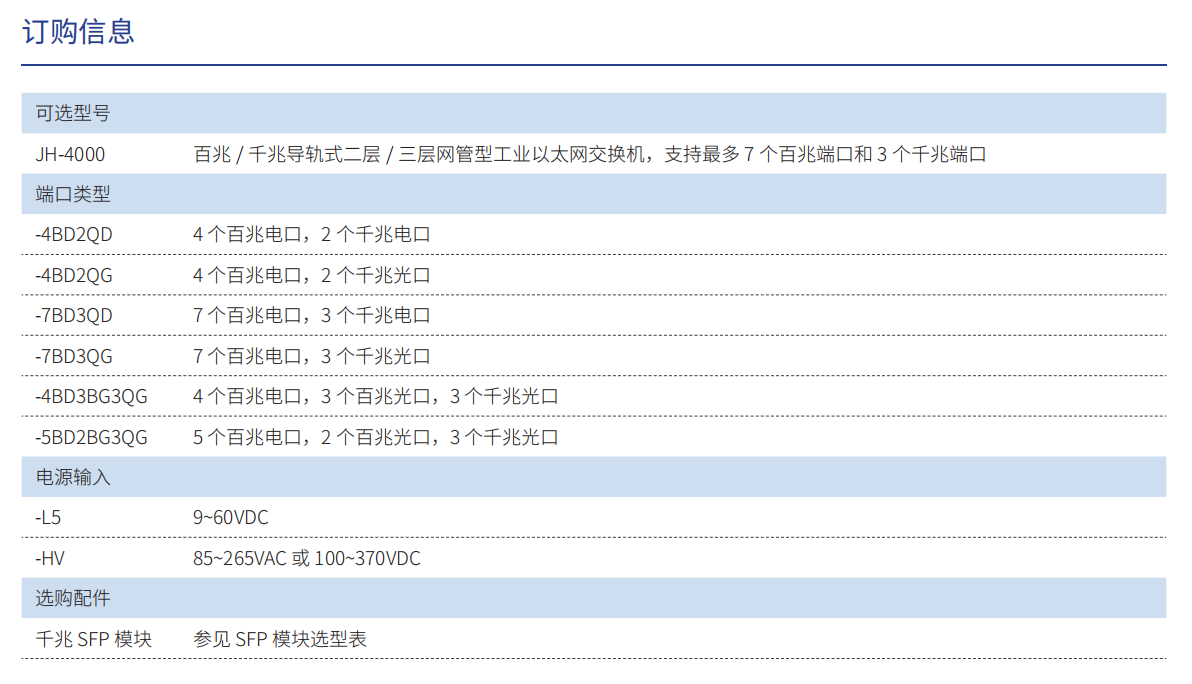

Product Details Ordering Information Download

技术参数
标准	IEEE 802.3 适用于 10BaseT
	IEEE 802.3u 适用于 100BaseTX/FX
	IEEE 802.3x 适用于流量控制
	IEEE 802.1D-2004 适用于 STP
	IEEE 802.1w 适用于 RSTP
	IEEE 802.1p 适用于 Class of Service
	IEEE 802.1Q 适用于 VLAN Tagging
	IEEE 802.3ab1000BaseTX
	IEEE 802.3z 适用于 1000BaseX
	IEEE 802.3az 适用于 Energy- Efficient Ethernet
处理类型	存储和转发交换方式
传输距离	100m ( 基于双绞线以太网 )
	110km ( 基于 SFP)
传输速率	10/100Mbps 自适应 ( 百兆光口 / 电口 )
	1000Mbps ( 千兆光口 / 电口 )
交换机属性
MAC 表	8KB
封包缓冲区	1024Kbit
接口
RJ45 端口	10/100BaseTX 自动侦测，
	MDI/MDI-X 自适应
光纤端口	100Base FX (SC/ST 接口 )
	1000Base SFP 插槽
控制端口	RS-232 (RJ45 连接器 )
电源需求
低压输入	9～60VDC，推荐使用 24VDC
高压输入	85～265VAC 或 100～370VDC
系统功耗	300mA @24VDC，7.2W
端口保护	支持过载保护
	支持反接保护
LED 指示灯
系统	PWR1，PWR2 ，Fault
网络	ACT/LINK ( 位于 RJ45 连接器 )
机械特性
外壳	铝合金，垂直外型
重量	900g
尺寸	80×105×135 mm
安装方式	导轨式安装或壁挂式安装
工作环境
工作温度	﹣40～80℃
工作湿度	5～95% RH
存储温度	﹣50～100℃
抗震性能	1G@IEC-68-2-6，正弦波，5～500Hz，1Oct./min，1hr/axis
抗冲击	5G@IEC-68-2-27，半正弦波，30ms
可靠性
MTBF	大于 50 万小时
保修期	1 年
网络管理
配置方式	Web 浏览器方式
	Telnet 远程登录
	Console 控制器台
	SNMP 管理
VLAN	IEEE802.1Q，GVRP，基于端口的 VLAN
环网冗余	支持自有冗余环网协议 M- Ring
	支持 STP/RSTP/MSTP
	小于 20ms 的超高速自愈时间
路由协议	支持静态路由协议
	支持 RIP v1/v2 动态路由协议
	支持 OSPF v2 动态路由协议
网络安全	IP 安全访问，端口安全
	DHCP 服务，端口 IP 绑定
	IEEE802.1X 端口访问控制
流量控制	IGMP Snooping/Query 组群级管理
	速率限制及广播风暴抑制
	IEEE 802.1 p QoS 优先级队列
	IEEE 802.3 x 背压式流量控制
诊断	端口镜像，实时流量统计
	MAC 地址表，SNTP
	Email报警及系统日志
