JH-4200 系列百兆 / 千兆导轨式二层 / 三层网管型工业以太网交换机，支持最多 7 个百兆端口或 8 个千兆端口，并可支持 2 个串口，1 个 CAN 及 1 个 DO

Classification:

JH series

» 支持最多 7 个百兆端口或 8 个千兆端口 » 2 个用户串口，RS232//422/485 模式可选 » 1 个 CAN2.0A/B 接口及 1 个 DO » 支持千兆环网冗余 M-Ring，STP/RSTP/MSTP » 环网自愈时间小于 20ms@200 台交换机 » 支持静态路由，RIP 、OSFP 动态路由协议 » 支持 VLAN、QoS 、IGMP 、LACP 控制 » 支持 Web/Telnet/Console/SNMP 管理 » 支持多种安全机制及诊断方式 » 支持 Modbus 通信协议和 CANOpen 协议 » 支持交流 / 直流双冗余电源宽压输入 » 支持电源端口浪涌保护 » 支持以太网端口 ESD 保护 » 支持 DIN 导轨安装或壁挂式安装 » 支持 -40~80℃工业宽温应用

Click to consult

Add to comparison

Product inquiry

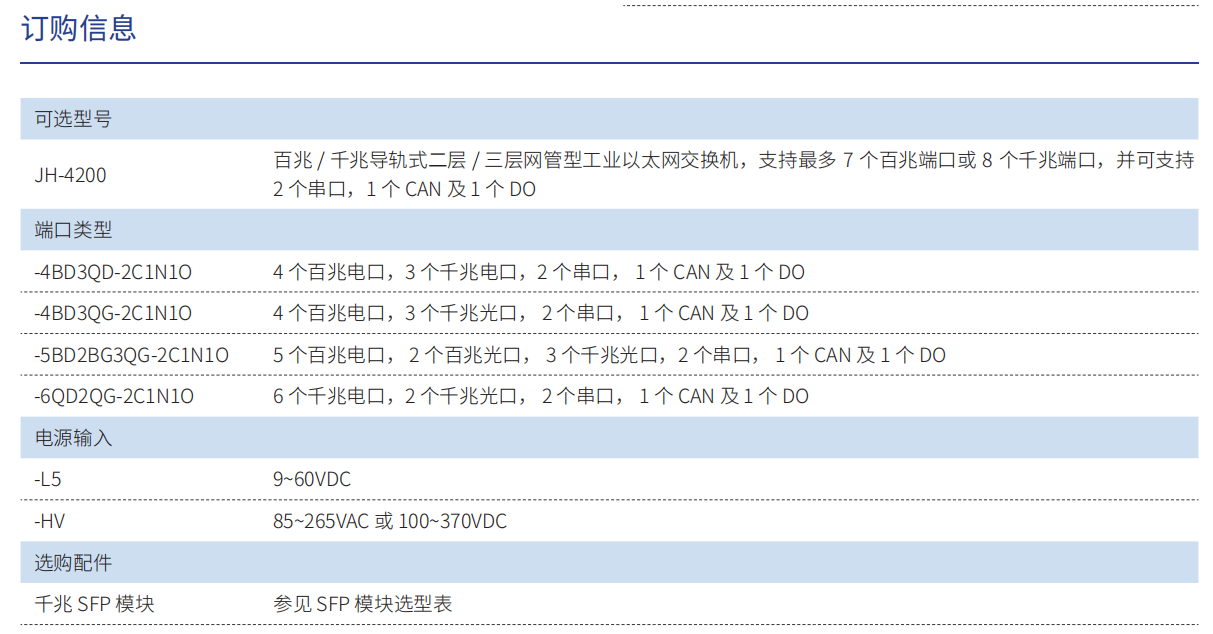

Product Details Ordering Information Download

技术参数
标准	IEEE 802.3 适用于 10BaseT
	IEEE 802.3u 适用于 100BaseTX/FX
	IEEE 802.3x 适用于流量控制
	IEEE 802. 1D-2004 适用于 STP
	IEEE 802. 1w 适用于 RSTP
	IEEE 802. 1p 适用于 Class of Service
	IEEE 802. 1Q 适用于 VLAN Tagging
	IEEE 802.3ab 1000BaseTX
	IEEE 802.3z 适用于 1000BaseX
	IEEE 802.3az 适用于 Energy- Efficient Ethernet
处理类型	存储和转发交换方式
传输距离	100m ( 基于双绞线以太网 )
	110km ( 基于 SFP)
传输速率	10/100Mbps 自适应 ( 百兆光口 / 电口 )
	1000Mbps ( 千兆光口 )
交换机属性
MAC 表	8KB
封包缓冲区	1024Kbit
接口
RJ45 端口	10/100BaseTX 自动侦测，
	MDI/MDI-X 自适应
光纤端口	100Base FX (SC/ST 接口 )
	1000Base SFP 插槽
控制端口	RS-232 (RJ45 连接器 )
电源需求
低压输入	9～60VDC，推荐使用 24VDC
高压输入	85～265VAC 或 100～370VDC
系统功耗	500mA @24VDC ，12W
端口保护	支持过载保护
	支持反接保护
LED 指示灯
系统	PWR1，PWR2 ，Fault
网络	ACT/LINK ( 位于 RJ45 连接器 )
串行接口
通道数	2 个
标准	RS232 (TxD 、RxD 、GND)
	RS485 (Data+ 、Data-、GND)
	RS422 (Tx+、Tx-、Rx+、Rx-、GND)
波特率	600bps～230.4Kbps
通信协议	Modbus RTU
串口隔离	4000Vrms 光电隔离
串口保护	所有信号线均提供 15KV ESD
流向控制	RS485 自动数据流向控制
CAN 接口
通道数	1 个
标准	双向光隔离 CAN2.0A/B 接口
通信协议	CANOpen
信号	CAN- H ，CAN - L
速率最大 1Mbps	最大 1Mbps
隔离保护	2KV 数字光电隔离 300MHz
数字输出
通道数	1个
继电器	光耦继电器，无触点，容量 1A@60VAC 或 1A @ 60VDC
机械特性
外壳	铝合金，垂直外型
重量	900g
尺寸	80×105×135 mm
安装方式	导轨式安装或壁挂式安装
可靠性
MTBF	大于 50 万小时
保修期	1 年
工作环境
工作温度	﹣40～80℃
工作湿度	5～95% RH
存储温度	﹣50～100℃
抗震性能	1G@IEC-68-2-6，正弦波，5～500Hz，1Oct ./min ，1hr/axis
抗冲击	5G@IEC-68-2-27，半正弦波，30ms
网络管理
配置方式	Web 浏览器方式
	Telnet 远程登录
	Console 控制器台
	SNMP 管理
VLAN	IEEE802.1Q，GVRP，基于端口的 VLAN
环网冗余	支持自有冗余环网协议 M- Ring
	支持 STP/RSTP/MSTP
	小于 20ms 的超高速自愈时间
路由协议	支持静态路由协议
	支持 RIP v1/v2 动态路由协议
	支持 OSPF v2 动态路由协议
网络安全	IP 安全访问，端口安全
	DHCP 服务，端口 IP 绑定
	IEEE802.1X 端口访问控制
流量控制	IGMP Snooping/Query 组群级管理
	速率限制及广播风暴抑制
	IEEE 802.1 p QoS 优先级队列
	IEEE 802.3 x 背压式流量控制
诊断	端口镜像，实时流量统计
	MAC 地址表，SNTP
	Email报警及系统日志
