CH-6616 系列机架式工业级串口设备联网服务器，2 个千兆光口/电口，4 个百兆电口，16个RS232/422/485串口

Classification:

CH系列

» 标准 19 英寸 1U 机架式安装，无风扇设计 » 支持交、直流电源输入 » 信号接口支持凤凰端子 » 支持 2 个千兆工业以太网光口 / 电口，可级联 » 支持 4 个百兆工业以太网接口 » 支持 Socket 操作模式，包括 TCP Server、TCP Client 和 UDP » 支持 16 个串行接口，可选 RS232/422/485 » 支持 SNMP 、MIB 网络管理功能 » 内嵌温度传感器可用于环境温度监控 » 内嵌带后备电池的 RTC » 所有端口内嵌 15KV ESD 保护 » 支持 -40~80℃工业宽温应用

Click to consult

Add to comparison

Product inquiry

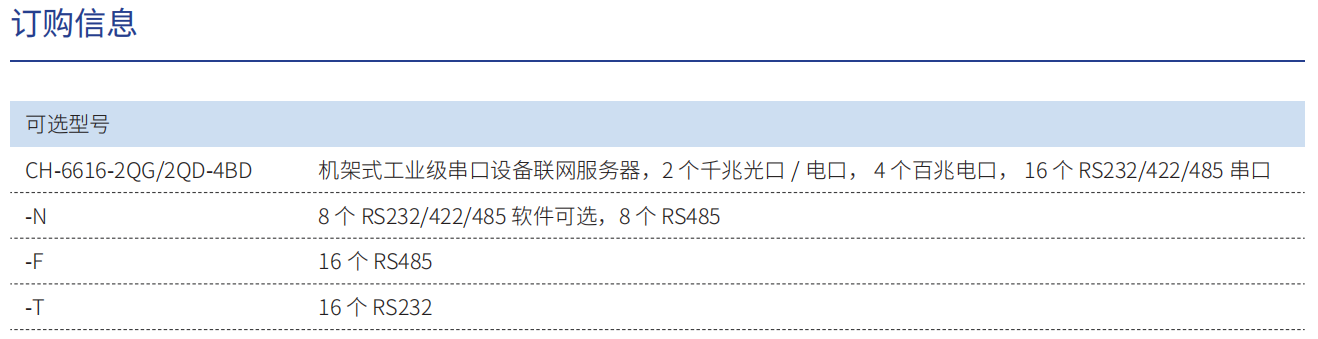

Product Details Ordering Information Download

软件规格
操作系统：	Linux 3.12
网络协议：	TCP，UDP，IPv4，SNMPv1/v2/v3，ICMP，ARP，HTTP， CHAP，PAP ， DHCP， NTP，NFS ，SNTP，Telnet，FTP，TFTP，PPP ，PPPoE
网络安全：	iptables firewall
网络管理：	SNMP MIB- II
配置方式：	Web Console 、Serial Consle 、Telnet Console 、Windows Utility
硬件规格
以太网接口
通道数	2 个千兆光 / 电端口， 4 个百兆电口
电口	100/1000Mbps 自适应，RJ45 接口
	10/100Mbps 自适应，RJ45 接口
光口	100/1000Base SFP
隔离保护	15KV 空气放电及 8KV 接触放电保护
串行接口
通道数	16 个
标准	RS232 (TxD 、RxD 、GND)
	RS422 (Tx+、Tx-、Rx+、Rx-、GND)
	RS485 (Data+、Data-、GND)
串口保护	15KV ESD ，2KV 浪涌保护
流向控制	RS485 自动数据流向控制
串口参数
数据位	5、6、7、8
停止位	1、1.5、2
校验位	None 、Even 、Odd 、Space 、Mark
波特率	110bps～230.4Kbps
电源需求
电源输入	支持全球通用输入电压，85～305VAC，100～430VDC
系统功耗	小于 10 W
LED 指示灯
系统	电源、运行
串口	TXD/RXD
网络	ACT/LINK ( 位于 RJ45 连接器 )
按钮
功能	支持“重置为出厂默认设置”
机械特性
外壳	SECC 金属板 (1mm)
重量	6kg
尺寸	440×300×45 mm
安装方式	标准 19 英寸 1U 机架式安装
工作环境
工作温度	﹣40～80℃
工作湿度	5～95% RH，无凝结
存储温度	﹣50～100℃
抗震性能	1G@IEC-68-2-6，正弦波，5～500Hz，1 Oct ./min，1hr/axis
抗冲击	EN 61000-4-5 (Surge) Level3
可靠性
报警工具	内建蜂鸣器及 RTC
温度监控	内建温度传感器，可用于温度监控
看门狗	硬件看门狗 (WDT) 监控
MTBF	大于 50 万小时
保修期	1 年
